亜鉛フレーク防錆表面コーティング

製品情報 > 防錆表面処理 > 亜鉛フレーク防錆表面コーティング

亜鉛フレーク防錆表面コーティング

亜鉛フレーク防錆表面コーティング概要

世界的な環境問題への取組みとして、有害物質などを管理する法律や規制が強化されています。特に、表面防錆処理に有効六価クロム化合物に対して、欧米諸国を中心とし環境規制により使用制限されていく方向にあります。このような情勢の下、長年の研究開発により完全クロムフリー表面処理技術として亜鉛フレーク防錆表面コーティング(GEOMET、MAGNI、ZINTEK、DELTAなど)が生まれました。

亜鉛フレーク防錆表面コーティング技術





亜鉛フレーク防錆被膜の外観はシルバーメタリック構造は金属フレークが層状に重なり特殊な無機バインダーによって結合しています。

膜厚は8μm程度と非常に薄いため、ボルトやナットなど勘合も良好です。

標準的な工程は2C2Bとなっています。






特徴
1:環境汚染
心配はありません。

処理プロセスおよびコーティング被膜中にもクロム化合物を全く使用していません。また、環境規制の対象となる有害物質を含まないので、自然環境や作業環境に無害な表面処理方式と言えます。

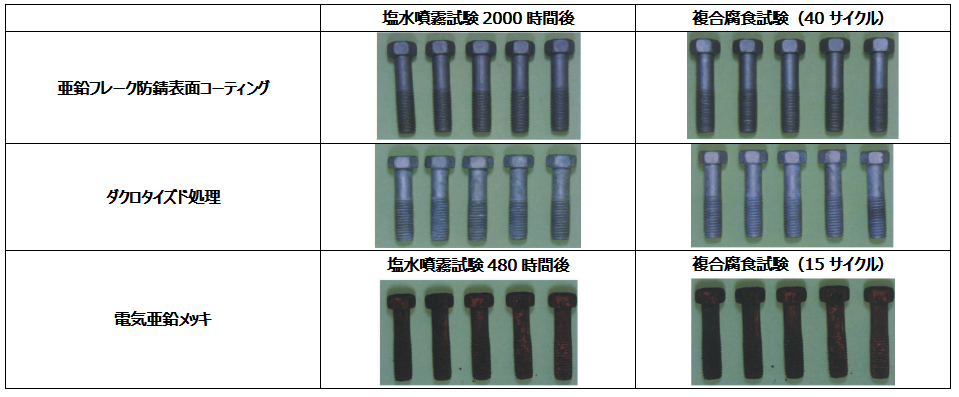

特徴2:塩水噴霧試験及びサイクル試験性が非常に優れています。

被膜の耐蝕性は塩水噴霧試験やサイクル試験において非常に優れた防錆力を発揮します。


特徴3:優れた耐熱耐蝕性

亜鉛フレーク防錆被膜は、熱劣化をおこしやすい結晶水と有機樹脂を含まない表面処理であり、その被膜は長期間高温に耐えることができます。

電気亜鉛メッキ(有色クロメート処理)では、表面のクロメート層は約100°Cで破壊され、表面状態の変化によって耐蝕性が急激に低下します。


特徴4:アルミとの異種金属接触腐食防止効果があります

試験内容アルミパネルとステンレスボルトと異種金属接触腐食試験

試験サンプル:SUS304製ボルト・ナット(各々のコーティング品・未コーティング品)

組付材料アルミパネル JIS.H.4000 5.0×70×150mm

組付けトルク60kgfcm

試験条件SUSボルトをアルミパネルに組付け(60kgfcm)、塩水噴霧試験後3000時間)の腐食状態を確認した。


特徴5:つき廻り性能が高いコーティング剤です。

亜鉛メッキ処理などでは困難なパイプの内径にも確実な被膜の形成が可能です。


特徴6:水素脆化の心配はありません

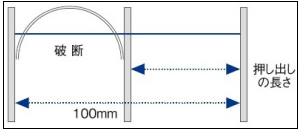

試験内容脆性確認試験 デルタゲージ法(デルタ社製)千葉機械金属試験場image.png

試験サンプルSK5 1×10×100mm焼入れ硬度:Hv=52)
処理種類●亜鉛フレーク防錆表面コーティング ●ダクロ処理 ●亜鉛メッキ(有色クロメート処理)

処理方式標準的方式による


特徴7:様々な金属処理可能です。

鉄・鋳鉄はもとより、ステンレス、アルミ、焼結金属など広範囲な素材にコーティングが可能です。更にプラス系統コーティングなど各種の特性の組合せにより、従来の表面処理では得られなかった特性を付与することが可能です。
